PET
正電子發射斷層成像（PET）是核醫學中最重要的成像技術之一，在生物醫學研究和臨床診斷中具有不可替代的作用。PET技術是一種三維成像無損檢測技術，利用正電子發射放射性同位素標記化合物注入生物體內，在體外測量其空間分布和時間特性。探測器是PET系統的關鍵部件，主要負責探測湮沒光子并將探測到的情況轉換成電信號。系統的幾何設計以及單個PET探測器模塊的特性有助于提高掃描儀的整體性能。探測器性能主要受光探測器和閃爍晶體特性的影響。閃爍晶體以其高密度、高光產額、低衰變時間和無吸濕性等特性在PET中得到了廣泛的應用。
PET掃描儀的性能直接受到許多設計因素的影響，這些因素包括掃描儀的幾何形狀，檢測器模塊，讀出的電子設備，數據采集和處理以及圖像重建算法。目前，大多數PET光學轉換器使用無機閃爍晶體，正電子湮沒產生的511 keV的伽馬光子轉換為適合于光電倍增管檢測的低能光子，并實現光子數放大。PET閃爍晶體的選擇主要取決于以下四個方面：
- 為了使受檢者受到的輻射劑量最小化并縮短成像時間，要求晶體以高的檢測效率或阻斷能力來檢測511keV的γ光子，因此優選具有較高的有效原子序數和密度的晶體。
- 為了使PET掃描儀在高計數率的狀態下工作，需要使時間計數損失盡可能小，因此晶體應具有較短的發光衰減時間。此外，如果晶體的發光衰減時間短，則可以減小重合時間窗口，并且可以減小隨機重合的影響。
- 為了最小化統計誤差并獲得良好的能量分辨率和位置分辨率，晶體的光輸出應盡可能高。
- 為了與光電倍增管配合使用，晶體的閃爍光波長應在380至440 nm的范圍內。
據報道，已證明許多晶體起閃爍晶體的作用，可用于PET中。在PET系統中，一個閃爍晶體或幾個協作的不同晶體用作檢測器。目前，可以批量生產的閃爍晶體為：BGO，LSO，Ce：LYSO，Ce：GaGG，GSO，LuYAP。

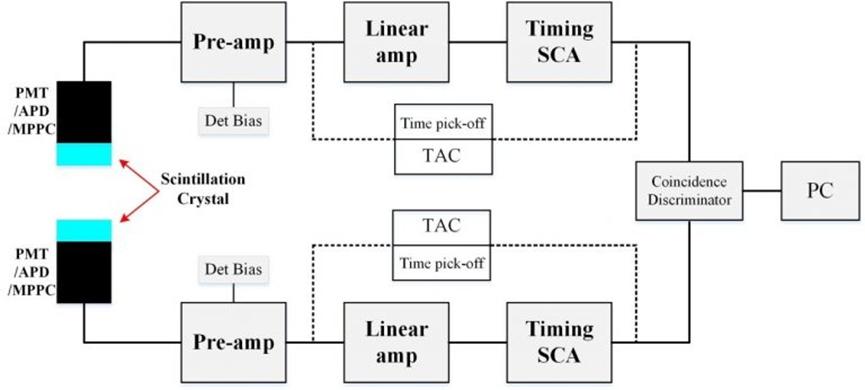

下圖顯示了事件電路檢測器的基本結構。圖中的基本檢測單元是一對與閃爍晶體耦合的光子檢測器（PMT / APD / MPPC等）。檢測器接收到的光子產生的電信號被傳輸?shù)角爸梅糯笃鬟M(jìn)行信號放大，因此，要求閃爍晶體具有更高的光輸出和更短的衰減時間。
PET中使用的閃爍晶體的類型

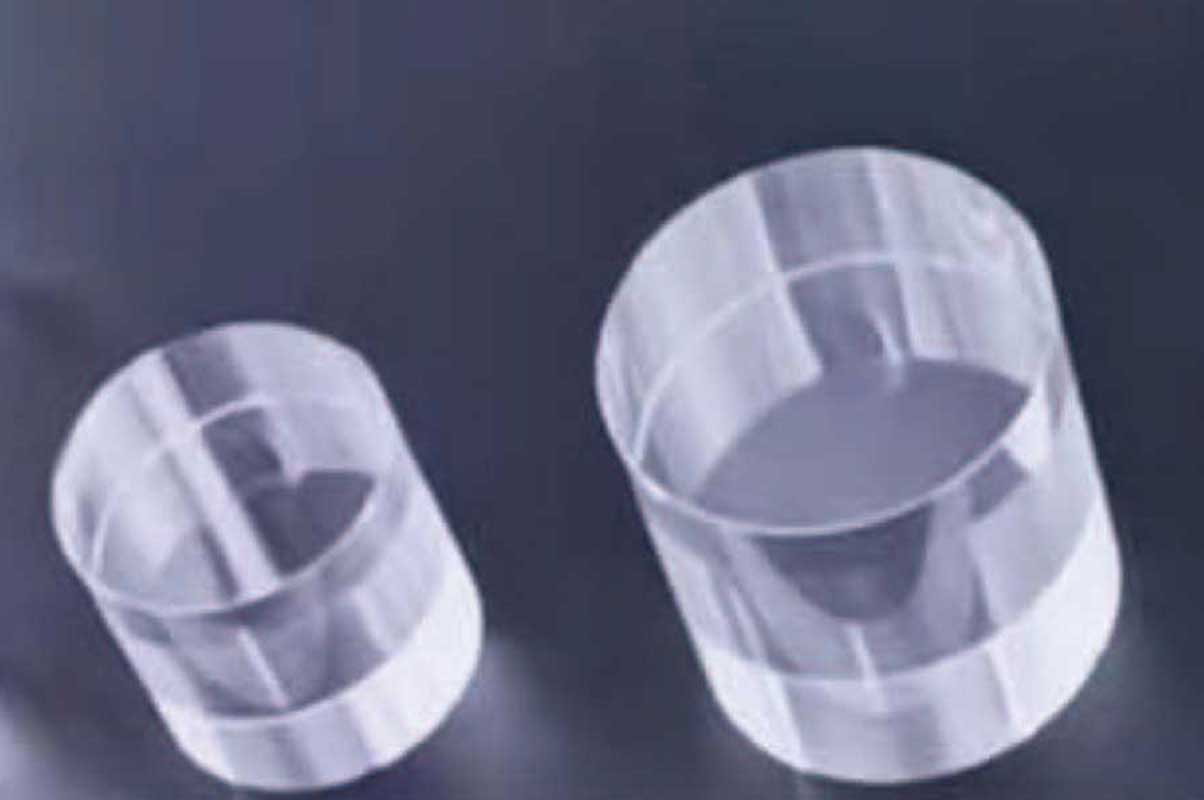

BGO
特點
- 高密度
- 輻射長度短
- 大折射率
- 檢測效率高
- 高包裝率
- 高制動力
閃爍體由于其高的檢測效率，較大的光分?jǐn)?shù)和相對較低的成本而成為PET檢測器的誘人材料。在臨床領域，對具有高靈敏度的高性價比的全身PET掃描儀有強烈的需求，這促進了實現BGO相互作用深度（DOI）檢測器的研究。BGO的峰值發射波長為– 480 nm，與光電倍增管的光譜響應非常匹配。BGO的有效原子序數為75，密度為7.1g / cm3，可通過最小化受檢者接收的輻射劑量并縮短成像時間來提高檢測511 keVγ光子的效率。BGO的輻射長度為1.12cm，有利于生產緊湊的探測器或探頭部件，提高空間分辨率，節省成本。
BGO晶體具有良好的壓電性能，高的光電轉換效率和穩定的熱性能。基于BGO晶體的PET檢測器的填充率通常高于90％。高填充率一直是實現最大檢測靈敏度的設計目標之一。目前，許多研究機構與BGO配合使用其他閃爍晶體，可以最大限度地發揮BGO的優勢，克服其輸出光產量低，衰減時間長的缺點。另外，BGO晶體無余輝，無離解表面，抗輻照能力強，化學性能穩定，易于加工和維護。
參考文獻
[1]MPPC Arrays in PET Detectors With LSO and BGO
[2] A DOI Detector With Crystal Scatter Identification Capability for High Sensitivity and High Spatial Resolution PET Imaging
[3] Performance Characteristics of BGO Detectors for a Low Cost Preclinical PET Scanner
Ce:LYSO
特點
- 良好的能量分辨率
- 高密度
- 高光產額
- 低衰減時間
- 不吸濕
正電子發射斷層掃描儀（PET）的設計具有特殊的挑戰性，因?yàn)樗粦?yīng)影響高空間分辨率、高靈敏度、高計數率以及良好的能量和時間分辨率。在探測器層面上，閃爍晶體和光探測器是兩個主要的起關鍵作用的器件，它們要么是由小像素閃爍體元件構成，要么是由大的單片晶體構成。在這兩種方法中，主要目標是在整個視場（FOV）上實現高空間分辨率、高靈敏度、高計數率性能以及良好的能量分辨率和時間分辨率。Ce:LYSO是PET中應用最廣泛的閃爍體，它具有高密度、高光產額、低衰減時間和無吸濕性等特點。
Ce：LYSO是LSO / YSO混合的非吸濕性晶體，具有高密度（7.1，10％Y），高光輸出（26000–32000 ph / MeV），良好的能量分辨率（?10％）和較短的衰減時間（40 ns）。其最大發射波長為420nm，可與光電倍增管的光電陰極很好地匹配。近年來，與SiPM偶聯的Ce：LYSO晶體已廣泛應用于PET系統。但是，重要的是要注意，來自176Lu的固有輻射會導致88、202和307 keV的伽馬射線發射，隨著PET掃描儀中晶體數量的增加，這會導致顯著的輻射本底。
| Ce:LYSO (LuYSiO5) | 光輸出[ph/MeV] | 衰減時間[ns] | 發射波長[nm] | 密度[g/cm3] | 能量分辨率[%] |
| Ref[1] | 32*103 | 40 | 420 | 7.1 | 9 |
| Ref[2] | 32*103 | 40 | 420 | 7.1 | ~10 |
| Ref[3] | 26*103 | 40 | 420 | 7.1 | ~10 |
參考文獻
[1] Performance of FBK high-density SiPM technology coupled to Ce：LYSO and CeGAGG for TOF-PET
[2] Characterization of 1.2×1.2 mm2 silicon photomultipliers with Ce:LYSO, Ce:GAGG, and Pr:LuAG scintillation crystals as detector modules for positron emission tomography
[3] Luminescence Emission Properties of (Lu; Y)2SiO5Ce (LYSO:Ce) and (Lu; Y)AlO3Ce (LuYAPCe) Single Crystal Scintillators Under Medical Imaging Conditions
Ce:GAGG
特點
- 高密度
- 快速閃爍反應
- 高產量
- 良好的固有能量分辨率
- 高制動力
正電子發射斷層掃描（PET）是一種成熟的獲取器官生化功能信息的方法，可用于癌癥的早期檢測和神經系統疾病的診斷。典型的PET掃描儀具有由厚的閃爍晶體組成的探測器和光電探測器，例如光電倍增管（PMT）。這些應用要求閃爍體具有高的光產率，良好的能量分辨率，高有效原子序數，快速的閃爍響應和化學穩定性。
Ce：GAGG閃爍體是一種新型的無機閃爍體，具有46 000光子= MeV的高光產率。它的高光輸出有望改善DOI檢測器模塊的能量分辨率和晶體識別的準確性。s。GAGG：Ce閃爍體發出淡黃色的光，其有效原子序數等于54.4。此外，Ce:GAGG不包含天然放射性，這可能會提高系統的最低可檢測活性極限。此外，與SiPMs配合使用，Ce:GAGG晶體具有出色的定時分辨率（低于200 ps），使其非常適合飛行時間（ToF）PET應用。在511 keV照射下，Ce:GAGG陣列的平均能量分辨率等于10.5％。
| Ce GAGG | 光輸出[ph/MeV] | 衰減時間[ns] | 發射波長[nm] | 密度[g/cm3] | 能量分辨率[%] |
| Ref[1] | 46*103 | 88 | 530 | 6.6 | 6.4 |
| Ref[2] | 55*103 | 97 | 520 | 6.7 | ~11 |
| Ref[3] | 46*103 | 88 | 520 | 6.6 | 10.6 |
參考文獻
[1] Performance of FBK high-density SiPM technology coupled to CeLYSO and CeGAGG for TOF-PET
[2] Characterization of 1.2×1.2 mm2 silicon photomultipliers with Ce LYSO, Ce GAGG, and Pr LuAG scintillation crystals as detector modules for positron emission tomography
[3] Development of prototype PET scanner using dual-sided readout DOI-PET modules
Ce:YAP

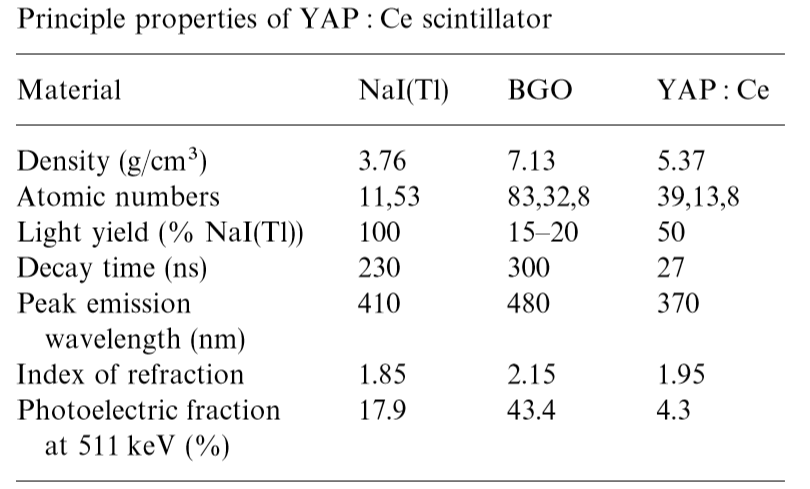

| 波長（最大發射）（nm） | 370 |
| 衰減時間 | 28 |
| 發光量（光子/ keV） | 25 |
| 相對于Nal（Tl）的光輸出（％） | 60-70 |
| 折光率 | 1.95@370nm |

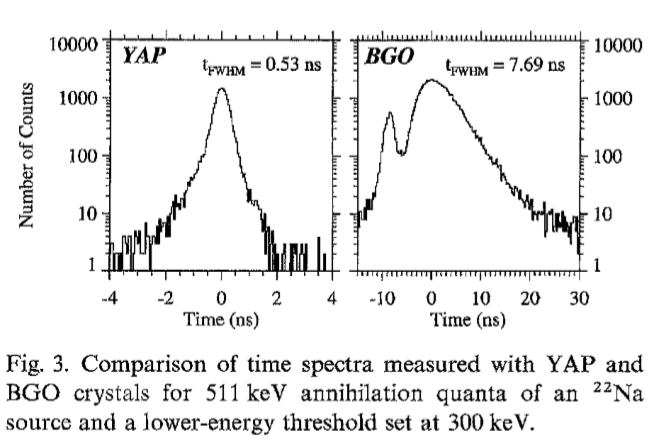

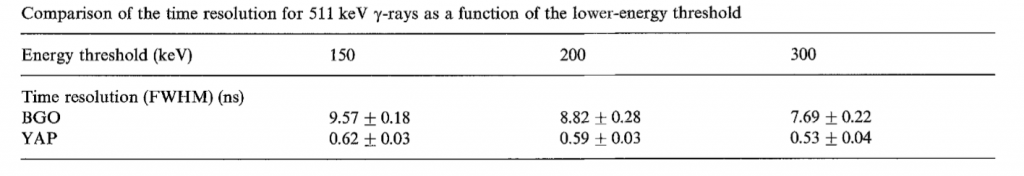

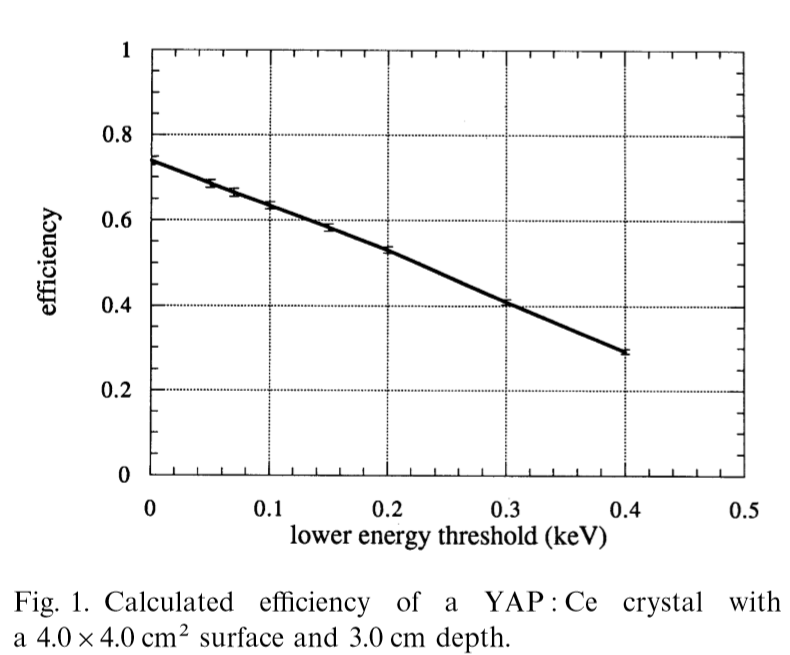

Ce:YAP（摻雜鈰的釔鋁橄欖石）已被證明是PET（正電子發射斷層掃描）小型動物的理想候選者。它的快速閃爍，良好的光輸出，高密度和出色的物理性能，使得長而薄的晶體得以生長。這些檢測器成束放置，并與位置敏感的讀數光學耦合，從而產生了可喜的結果。YAP：Ce的人類PET應用的主要缺點是在511 keV時光電率低（?4％）。
參考文獻
[1] High spatial resolution small animal YAP-PET
[2] Comparison of YAP and BGO for high-resolution PET detectors
[3] YAP-PET：first results of a small animal Positron Emission Tomograph based on YAP：Ce finger crystals
